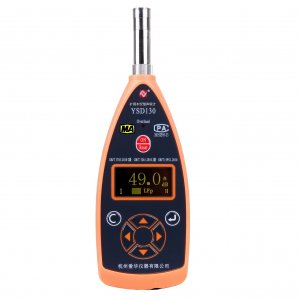

杭州爱华YSD130噪声分析仪
一、YSD130噪声分析仪概述
YSD130矿用本安型声级计是一种数字化、�？榛喙δ苌都啤Ｆ浒踩阅芊螱B3836.1、3836.4的有关规定。执行Q/AQV 0008--2015企业标准，声级计符合GB/T 3785-2010和IEC 61672:2013标准对2级声级计的要求，滤波器符合GB/T 3241-2010 2级，个人声暴露计符合GB/T 15952-2010的要求，对射频场敏感度属X类。
本仪器采用了先进的数字检波技术，具有可靠性高、稳定性好、动态范围宽、无需量程转换等优点。该仪器可广泛应用于各种机器、车辆、船舶、电器等工业噪声测量，也可用于环境噪声、劳动保护、工业卫生的测量。
二、YSD130噪声分析仪防爆类型
本质安全型，防爆标志为：Exib I Mb
防爆合格证编号：SHExC16.0327
安标证号：MAJ160212
三、YSD130噪声分析仪使用范围与环境
1、 环境大气压：80～110kPa
2、环境温度：-10℃～40℃
3、相对湿度：不大于95%（25 ℃时）
4、气体环境：该防爆标志等级能满足的气体环境。
5、在无滴水的地方
6、不得严重碰撞、跌撞；
四、YSD130噪声分析仪主要技术性能
1、传声器：AWA14421型预极化测试电容传声器，外径Φ12.7 mm(1/2〞)。标称灵敏度：约30 mV/Pa。
2、 符合标准：
GB/T 3785-2010 2级 IEC 61672:2013 Class 2
GB/T 3241-2010 2级 GB/T 15952-2010/IEC 61250:2002
3、测量范围：30～130 dBA，35～130 dBC，40～130 dBZ
峰值C声级测量范围：60-133 dBC
声暴露测量范围：0.1 Pa2h到99.9 Pa2h 准确度：-21%～+26%
噪声剂量测量范围：0%到9999%
4、频率范围：20 Hz～12.5 kHz
5、频率计权：A、C、Z计权，
6、时间计权：F（快），S（慢），I（脉冲）
7、主要测量指标：LFp、LSp、LIp、Leq,t、Lpeak、Leq,T、LFmax、LFmin、LSmax、LSmin、LImax、LImin、SEL、Lex8h、
LAVG、TWA、DOSE、Ln1、Ln2、Ln3、Ln4、Ln5、SD、Ts、Tm、Volt、E等
8、显示：128×64点阵OLED
9、数据存贮：2GB Flash RAM
10、存贮组数：最多8000组
11、其它存贮：32组组合参数，128个测点名，128次校准记录
12、积分时间：1秒到24小时
13、数据记录：
记录内容：F、S、I档时间计权声压级及短时等效声级
采样间隔：对于时间计权声级0.01s到6.00s，对于短时等效声级0.1s到60s
14、记录时间：1秒到24小时
15、录音：
录音精度：32kHz/16bit，16kHz/16bit，8kHz/8bit可选
触发方式：与积分测量同步或超限启动后录制指定时间。当设为超限启动时，录制时间长度从10秒到90秒
最长录音时间：32kHz/16bit时为9小时，16kHz/16bit时为18小时，8kHz/8bit时为72小时。
16、输出接口：PWM输出，交流，直流，USB，RS-232至计算机或微型打印机。
注意：输出接口仅限在安全区域使用！
17、校准：使用2级或2级以上声级校准器。
18、外形尺寸：l×b×h(mm)：210×68×27（mm）
19、质量：240g
20、使用条件 气 温：-20℃～+50℃ 相对湿度：25%～90% 气 压：65kPa～108kPa
21、电源：4节双鹿碱性干电池AAA LR03，可连续工作10小时以上。
注1：测试条件为常温常压，标配。配录音和OCT时，最长测量时间减半；
注2：禁用其他型号电池。
统计功能�？�
频率计权：A、C、Z
时间计权：F、S、I
主要测量指标：Lxyi、Lxyp、Lxeq,T、Lxmax、Lxmin、LxN、SD、SEL
注1：x为A,C,Z,y为F,S,I，N为5，10，50，90，95
积分时间：1s到23h59m59s任意设置
显示分辨率：0.1 dB
五、YSD130噪声分析仪可选功能�？榧蚪�
倍频程频谱分析功能
滤波器中心频率：31.5 Hz、63 Hz、125 Hz、250 Hz、500 Hz、1 kHz、2 kHz、4 kHz、8 kHz。
实时分析：同时完成所有中心频率及A计权，C计权，Z计权。
级线性范围：大于80dB
主要测量指标：频带瞬时声压级(Lp)、频带最大声压级(Lmax)、频带最小声压级(Lmin)、频带等效连续声压级(LeqT)。
|
配置号
|
1
|
2
|
4
|
|
|
符合标准
|
矿用本安：GB 3836.1-2010、GB 3836.4-2010 声级计：GB/T 3785-2010（IEC 61672） 2级 滤波器：GB/T 3241-2010（IEC 61260） 2级 个人声暴露计：GB/T 15952-2010（IEC 61250） |
|||
|
频率计权
|
A，C，Z
|
A，C，Z
|
A，C，Z
|
|
|
时间计权
|
F，S
|
F，S
|
F，S，I
|
|
|
级线性范围
|
>100 dBA
|
|||
|
测量上限
|
130 dB
|
|||
|
自生噪声
|
<25 dBA
|
|||
|
峰值C声级测量范围
|
60-133 dBC
|
|||
|
个人声暴露测量范围
|
0.1 Pa2h到99.9 Pa2h
|
|||
|
噪声剂量测量范围
|
0%到9999%
|
|||
|
显示
|
128×64点阵OLED
|
|||
|
主要子菜单
|
醒目
|
测量
设置
信息
|
测量 设置1 数据 设置2 信息 校准 |
|
|
输出接口
|
AC
DC
PWM
|
AC(三档可调)
DC
PWM
|
AC(三档可调)
DC
PWM
|
|
|
RS232传输
|
选配
|
有
|
有
|
|
|
积分功能
|
无
|
有
|
有
|
|
|
个人声暴露
|
无
|
有
|
有
|
|
|
统计分析
|
无
|
选配
|
有
|
|
|
1/1 OCT滤波器
|
无
|
无
|
选配
|
|
|
记录和录音
|
无
|
无
|
选配
记录：时间计权声压级或短时等效声级。
录音精度：32kHz/16bit，16kHz/16bit，8kHz/8bit可选
|
|
|
日历时钟
|
无
|
无
|
有
|
|
|
主要测量指标
|
Lp,
Lmax
|
Lp、Leq,T、Lmax、Lmin、SEL、E、Tm、LCpeak
|
LFp、LSp、LIp、Leq,t、Lpeak、Leq,T、LFmax、LFmin、LSmax、LSmin、LImax、LImin、SEL、Lex8h、LAVG、TWA、DOSE、Ln1、Ln2、Ln3、Ln4、Ln5、SD、Ts、Tm、Volt、E.
|
|
|
存贮功能
|
无
|
无
|
2GB，最多8000组测量结果
|
|
|
电源
|
4节AAA双鹿碱性电池，可连续使用10小时（1）以上
|
|||
|
外形尺寸（mm）
|
210×68×27（mm）
|
|||
|
质量（kg）
|
240g
|
|||
|
工作环境
|
气 温：-10℃～+40 ℃、相对湿度：25%～90%、气 压：65kPa～108kPa |
|||
注1：禁用其他型号电池。测试条件为常温常压，标配。配录音和OCT时，最长测量时间减半。
可选型号：
YSD130型矿用本安型声级计
YSD130本安防爆型声级计
YSD130+本安型声级计
