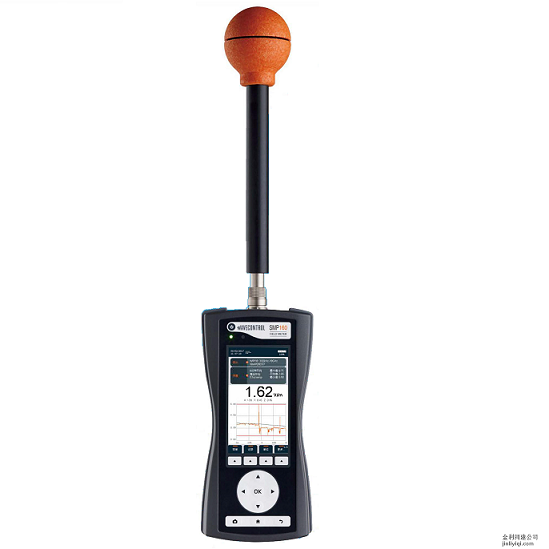

西班牙波控SMP160电磁辐射分析仪
SMP160电磁辐射分析仪是西班牙波控（Wavecontrol）公司专门针对中国市场设计研发的一款能实现高低频合一的手持综合电磁场分析仪。
SMP160电磁辐射分析仪仪器介绍
SMP160手持电磁辐射分析仪，能极其准确的测量非电离辐射。探头覆盖了从低频到高频的所有频率，通过配备不同类型探头可以测量电场强度、磁场强度、磁感应强度、功率密度，具有选频测量功能，通过选频测量功能可以找出不同辐射源的具体频率。
SMP160电磁辐射分析仪仪器应用
SMP160是一款高精度电磁辐射测量仪器，用于对各种电磁环境及人体安全环境进行评估，例如：
手机通信基站、雷达、卫星等通信系统
高压输变电系统、配电室、地铁、电车、高铁等作业场所
长波/中波/短波广播发射塔、电视发射台等设施
测量和监测广播、航空、航天、导航等设备周边的场强
测量通信基站场强是否符合安全标准
工业领域的环境场强测量，例如焊接设备、高频加热、回火、干燥设备
测量医疗设备、高频感应炉、热合机、烘干设备以�；な褂猛溉攘品ㄉ璞傅娜嗽�，使其避免受到电磁波的辐射
SMP160电磁辐射分析仪仪器特点
SMP160电磁辐射分析仪适用于各种测量环境，显示结果准确、简明、快速，探头即插即用，自动识别，硬质携带箱小巧轻便，方便携带。其特点如下：
- 显示和操作
中文界面，4.3英寸彩色防眩光屏幕
图形界面，大字体显示，即使强光下或远距离仍能轻松读取测量数据
同一界面下显示当前时间、电池电量、探头型号、探头频率范围、探头序列号、平均方式、平均时间、最大值、最小值、平均值、实时值、时域或频域曲线图
任何界面下可一键返回主界面，操作设置方便快捷
一键截取当前屏幕，便于保存仪器界面，方便查询
- 技术参数
主机频率范围1Hz～300GHz
内置4G大容量存储器（可扩展），可储存百万级测量数据
测量时间：1分钟、5分钟、6分钟、10分钟、15分钟、30分钟、1小时、2小时、最长100小时，支持手动输入测量时长，1秒步进
结果类型：最大值、最小值、平均值、实时值、峰值、X/Y/Z三轴值
单位选择：V/m、kV/m、A/m、µW/cm2、mW/cm2、W/m2、nT、µT、mT、T、mG；当使用计权探头时，显示限值百分比
记录间隔：0.5s、1s、5s、10s、15s、30s、1分钟、6分钟
测量开始前等待时间：0s、5s、10s、15s、20s、30s、1分钟
设备预约关机时间：�？�5分钟、15分钟、30分钟、1小时、2小时、3小时、5小时、10小时
图表时间：1分钟、5分钟、6分钟、10分钟、12分钟、也可以手动输入，1秒步进
自动亮度调节及屏保时间可选
内置国家标准GB 8702-2014《电磁环境控制限值》
- 测量功能
选配不同频段的三维全向电磁场探头，可自动识别探头
测量类型：可选时间测量、国际标准测量
具有算术平均、滑动平均、国际标准平均等功能
具有特殊信号测量功能，可捕捉微秒级信号
修正因子：根据所选工作频率自动修正测量结果
时域曲线、选频测量功能、最大值保持功能
可进行单轴测量，可通过彩色曲线标注时域曲线图
“零”起点功能：选择图形显示0到最大值或最小值到最大值之间场强随时间的变化
单频点测量功能：用户可在探头测量频率范围内自定义设置和查看所测频点，1Hz步进
预约开机测量功能：在仪表关闭情况下，根据设置开始测量时间，仪表将在预设时间自动开机测量，开始测量时间可手动设置，支持24小时，1秒步进
高级选项：测量开始前等待时间可选、测量结束自动关机设置、保存最后屏幕截图、保存测量名称
大容量可充电锂电池，确保设备测量工作时间
- 空间平均
支持100个场所的空间平均，存储每个场所测量值和总值
空间平均测量值通过彩色柱状图展示，键盘左右键移动观察，更方便读取
- 报警功能
具有声音报警功能
用户可自定义报警限值，报警单位可选
SMP160电磁辐射分析仪接口与远程操作
光纤接口、USB接口
通过平板电脑实现远程控制、数据传输及分析（选配）
SMP160电磁辐射分析仪仪器特征一览
⭐屏幕及测量数据
屏幕显示 4.3英寸（272×480）TFT彩色防眩光屏幕
测量数据 实时值、最大值、最小值、平均值、X/Y/Z三轴值
⭐测量选项
测量类型 可选时间测量、国际标准测量
测量设置 测量时间、记录间隔、平均类型、平均间隔、采样模式
修正因子及选频测量 标准限值百分比、工作频率选择
定时测量 开始测量时间可选
高级选项 测量开始前等待时间可选、测量结束自动关机设置、保存最后屏幕截图、保存测量名称
⭐常规设置
告警设置 告警开启、限值类型、限值单位
日期与时间设置 日期设置、时间设置
图表设置 零起点图表、图表时间间隔
显示方式 语言选择、自动亮度调节、背光亮度级别、屏保时间设置
声音设置 打开与关闭
设备 自动关机设定、系统信息、恢复出厂设置
⭐测量记录
可查看单频点、实时数据、图片信息等
⭐GPS功能（选配）
主机支持GPS，可开机自动打开或当前测量打开
⭐电池/充电器
内置可充电锂电池，自带电量百分比显示，同轴插孔+充电指示灯
⭐接口类型
光纤接口、USB接口
⭐温湿度范围
-15℃～+55℃；5～95%无冷凝
⭐尺寸/重量
98×215×40毫米/490克(不包括GPS�？椋�
SMP160电磁辐射分析仪探头选型
SMP160有多种三维全向测量探头可选，全频率范围覆盖，满足不同场景下的测量需求，以下为常用探头技术参数：
| 型号 | 频率范围 | 量程 | 各项同性 | 尺寸（H x Φ） | 重量 |
| WP400-3 | 1Hz～400kHz | 电�。�40mV/m～400kV/m 磁�。�2nT～50mT |
±0.3dB | 27.5 x 3.3cm | 125g |
| WP400 | 1Hz～400kHz | 电�。�4mV/m～100kV/m 磁�。�0.1nT～40mT |
±0.3dB | 28 x 12cm | 220g |
| WP50 | 10Hz～3kHz | 电场：0.5V/m～20kV/m 磁�。�0.25µT～20mT |
±0.3dB | 27 x 11.5cm | 210g |
| WP50(C) | 10Hz～5kHz | 电�。�5mV/m～100kV/m 磁�。�10nT～20mT |
±0.3dB | 27 x 11.5cm | 210g |
| WPH30 | 300kHz～30MHz | 磁�。�0.012～20A/m | ±0.5dB | 27 x 9cm | 170g |
| WPH60 | 300kHz～60MHz | 磁�。�0.018～20A/m | ±0.5dB | 27 x 9cm | 170g |
| WPH1000(C) | 27MHz～1GHz | 磁�。�0.018～20A/m | ±0.5dB | 28.4 x 6cm | 95g |
| WPH1000 | 30MHz～1GHz | 磁�。�0.02～20A/m | ±0.5dB | 28.4 x 6cm | 95g |
| WPF3(L) | 100kHz～3GHz | 电�。�0.2～130V/m | ±1.2dB | 28.4 x 6cm | 95g |
| WPF3 | 100kHz～3GHz | 电场：0.2～350V/m | ±0.5dB | 28.4 x 6cm | 95g |
| WPF6(L) | 100kHz～6GHz | 电�。�0.3～130V/m | ±1.2dB | 28.4 x 6cm | 95g |
| WPF6 | 100kHz～6GHz | 电�。�0.2～650V/m | ±0.8dB | 28.4 x 6cm | 95g |
| WPF8(L) | 100kHz～8GHz | 电�。�0.3～130V/m | ±1.2dB | 28.4 x 6cm | 95g |
| WPF8 | 100kHz～8GHz | 电�。�0.2～700V/m | ±0.8dB | 28.4 x 6cm | 95g |
| WPF18(L) | 300kHz～18GHz | 电�。�0.5～250V/m | ±1.2dB | 28.4 x 6cm | 95g |
| WPF18 | 300kHz～18GHz | 电场：0.5～1000V/m | ±1.0dB | 28.4 x 6cm | 95g |
| WPF40(C) | 250kHz～40GHz | 电�。�0.6～1200V/m | ±1.0dB | 28.4 x 6cm | 95g |
| WPF40 | 20MHz～40GHz | 电�。�0.5～1000V/m | ±1.0dB | 28.4 x 6cm | 95g |
| WPT | 2G/3G/4G | 电场：0.04～65V/m | ±1.3dB | 28.5cm x12cm | 140g |
| WP-WIFI | WIFI | 电�。�0.04～65V/m | ±1.5dB | 28.5cm x12cm | 140g |

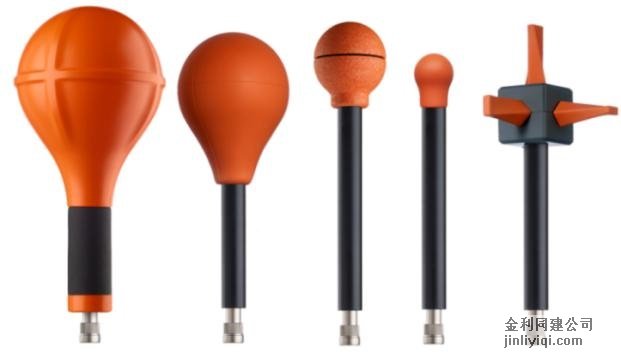

SMP160电磁辐射分析仪探头

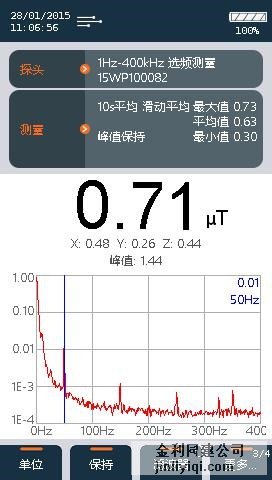

smp160手持电磁辐射分析仪工作界面1

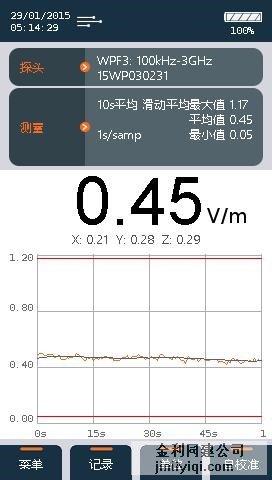

smp160手持电磁辐射分析仪工作界面2

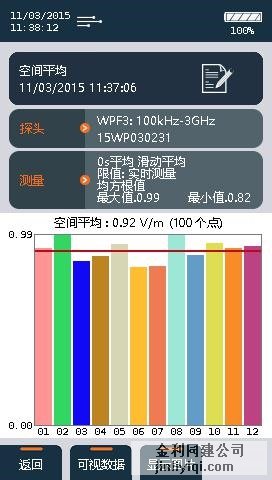

smp160手持电磁辐射分析仪工作界面3

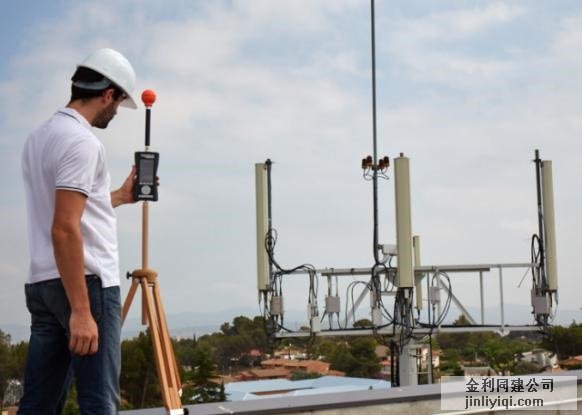

smp160手持电磁辐射分析仪使用中1

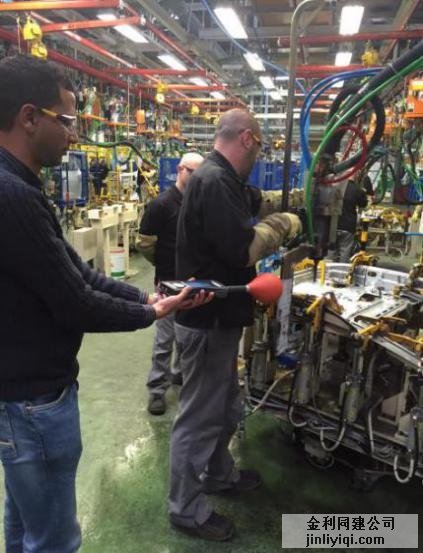

smp160手持电磁辐射分析仪使用中2
